インテント出力

DataWedge 15.0

概要

インテント出力を使用すると、DataWedge で取得および処理されたデータを、関連付けられたフォアグラウンド アプリケーションに Android インテント オブジェクト内のペイロードとして送信できます。これにより、取得したデータをプログラムでアプリケーションに渡して、そこで使用したり、さらに処理したりすることができます。DataWedge API を介して DataWedge の多くの機能をアクティブにできるのと同様、アプリケーションのコア コンポーネント (アクティビティ、サービス、およびブロードキャスト レシーバ) もインテントによってアクティブにすることができます。

インテント オブジェクト

インテント オブジェクトは、目的のアクションを記述する情報のバンドルです。これには、処理対象のデータ、アクションを実行する必要のあるコンポーネントのカテゴリ、およびその他の関連するデータや指示が含まれます。インテントが開始されると、Android でインテントに応答する適切なコンポーネントが検出され、必要に応じてコンポーネントの新しいインスタンスが起動されて、それにインテント オブジェクトが渡されます。

コンポーネントでは、インテント フィルタを通じてそうした機能 (応答できるインテントの種類) をアドバタイズします。コンポーネントを起動する前にコンポーネントで処理できるインテントをシステムが学習する必要があるため、アプリの AndroidManifest.xml ファイルで <intent-filter> 要素としてインテント フィルタを指定します。コンポーネントには、それぞれが異なる機能を記述する任意の数のインテント フィルタを含めることができます。

たとえば、マニフェストに以下の行が含まれているとします。

<intent-filter> ... <action android:name="android.intent.action.DEFAULT" /><category android:name="android.intent.category.MAIN" /></intent-filter>

この場合、インテント出力構成のインテント アクションは、次のようになります。

android.intent.action.DEFAULT

また、インテント カテゴリは、次のようになります。

android.intent.category.MAIN

未加工データの出力

DataWedge では、取得したデータを、通常のプレーンテキスト モードと 16 進モードに加えて、エンコーダを適用する前の未加工形式で出力できます。これは、Zebra でサポートされていない文字セットを取得するためにカスタム エンコーダが必要な場合に便利です。

未加工データは、com.symbol.datawedge.decode_data インテント エクストラを使用してバイト ストリームとして受信されます。以下の「シングル デコード モード」セクションを参照してください。

未加工データをキーストロークとして出力することはできません。

インテント出力のセットアップ

DataWedge では、AndroidManifest.xml ファイルの記述に従って、[インテント カテゴリ] の [インテント アクション] を通じてインテントを呼び出します。

この 2 つの値は、組み合わせると、同じ組み合わせを使用するインテントのアプリでリッスンできる「チャンネル」のようになり、異なる値ペアを使用する他のインテントからの「ノイズ」が除外されます。これらの値がわかったら、DataWedge Intent 出力を一致するように設定する必要があります。

[コンポーネント情報] には、インテント データを受信するように指定されたアプリケーションのパッケージ名と署名を指定します。これにより、セキュリティのレベルが上がり、データが目的のアプリケーションにのみ配信されることが保証されます。DataWedge コンテンツ プロバイダーを使用している場合は、指定したパッケージ名だけがコンテンツ プロバイダーにクエリを実行できます。

  • パッケージ名を指定した場合は、そのパッケージ名にのみ明示的なインテントが送信されます。また、アプリケーションの署名チェックを有効にすると、インテント配信のセキュリティのレベルがさらに上がります。インテントを送信する前に、アプリケーションの署名が照合されます。署名が一致しない場合、そのインテントは送信されません。署名チェックが有効になっていない場合は、パッケージ名に基づいて明示的なインテントが送信されます。

  • たとえば、署名チェックなしでパッケージ名が「com.zebra.app1」として指定されている場合は、これと同じパッケージ名で別のアプリを作成し、元のアプリであると偽装できます。これにより、デバイス上の元のアプリをアンインストールして、代わりに悪意のあるアプリをインストールできるようになります。この結果、インテント データが悪意のあるアプリに配信されます。それに対して、元のアプリの署名チェックが有効になっていた場合は、新しいアプリが同じパッケージ名であっても、署名が異なるため、インテント データを悪意のあるアプリに配信することはできません。

[コンテンツ プロバイダの使用] オプションを使用すると、アプリケーションで DataWedge のコンテンツ プロバイダを利用して、画像 (主に署名読み取りや NextGen SimulScan でスキャンした画像) などの 500KB を超えるファイルからスキャンしたデータを取得できます。コンテンツ プロバイダは、アプリ間で共有できるようにデータをカプセル化する Android アプリ コンポーネントです。

これらの機能のパラメータは、UI または 構成の設定 API を使用して構成できます。

詳細については、「コンテンツ プロバイダの使用」プログラマ ガイドを参照してください。

重要: アクティビティに直接出力するスキャン アプリケーションの場合は、アプリの AndroidManifest.xml ファイルでアクティビティを「singleTop」として指定する必要があります。この方法でアクティビティを指定しないと、デコードのたびにアクティビティのインスタンスが起動され、取得したデータが、新たに生成された各インスタンスに送信されます。

インテント出力オプションで DataWedge を構成するには:

1.構成するプロファイルの [インテント出力] セクションに移動します。

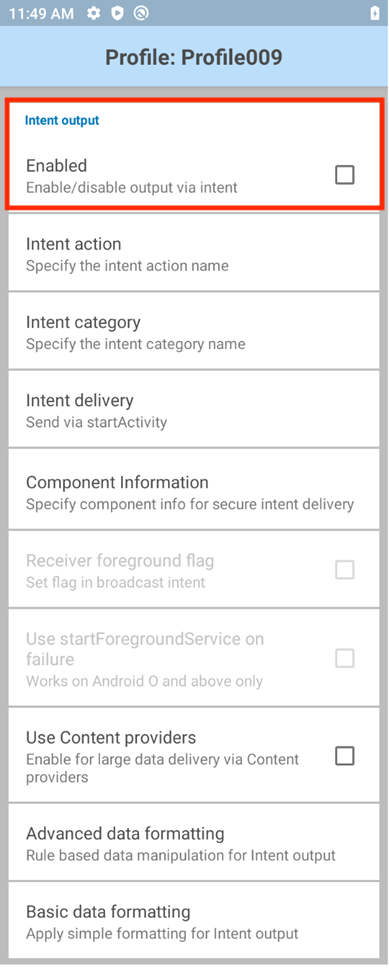

2.[有効] ボックスをオンにして、[インテント出力] をアクティブにします。
「起動プログラム」プロファイルの [インテント出力] オプション

3.以下の説明に従って、アクション、カテゴリ、および配信を指定します。

    インテント アクション - インテントを処理するアクションを指定します
    インテント カテゴリ - 処理するインテントのカテゴリを指定します
    インテント配信 - インテントベースのデータに対して次の 4 つの配信方法のいずれかを選択するのに使用します

  • startActivity で送信 - データを配信するために startActivity() Android API が呼び出されます。
  • startService 経由で送信 - Android の startService() API を使用してデータを送信します。この方法は、アプリケーション/サービスが Android SDK バージョン 25 以下向けにコンパイルされている場合にのみ推奨されます。アプリケーション/サービスが SDK バージョン 26 以降向けにコンパイルされている場合、startService() のオプションは動作しません。詳しくは、startService Android 開発者向け記事を参照してください。
  • startForegroundService で送信 - データを配信するために startForegroundService() Android API が呼び出されます。このオプションは、Android Oreo (v8.0) 以降に適用されます。この方法は、アプリケーション/サービスが Android SDK バージョン 30 以下向けにコンパイルされている場合にのみ推奨されます。アプリケーション/サービスが SDK バージョン 31 以降向けにコンパイルされている場合、startForegroundService() オプションは動作しません。詳しくは、startService Android 開発者向け記事を参照してください。
  • ブロードキャスト インテント - "レシーバ フォアグラウンド フラグ" Intent.FLAG_RECEIVER_FOREGROUND を設定して、ブロードキャスト受信側に、より短いタイムアウト間隔でフォアグラウンドを優先して実行する許可を与えることができます。このフラグは、デバイスのブートアップ直後にインテントの配信で遅延が発生した場合にのみ使用することをお勧めします。

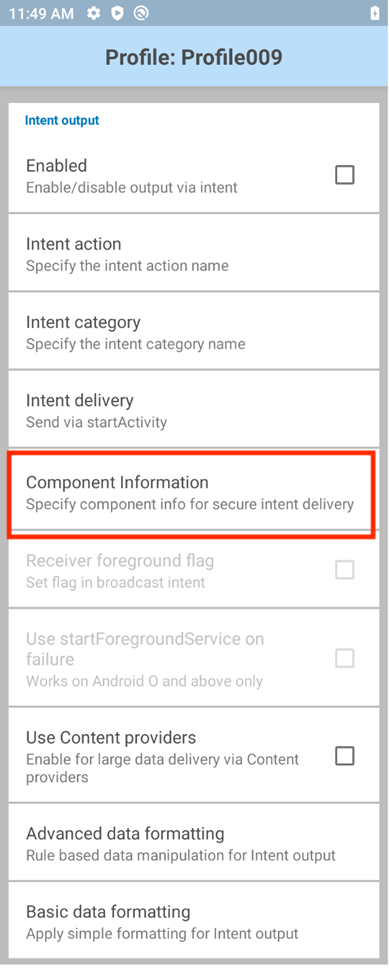

4.セキュア インテント配信するコンポーネント情報を指定します。[コンポーネント情報] をタップします。 [インテント出力] の [コンポーネント情報]

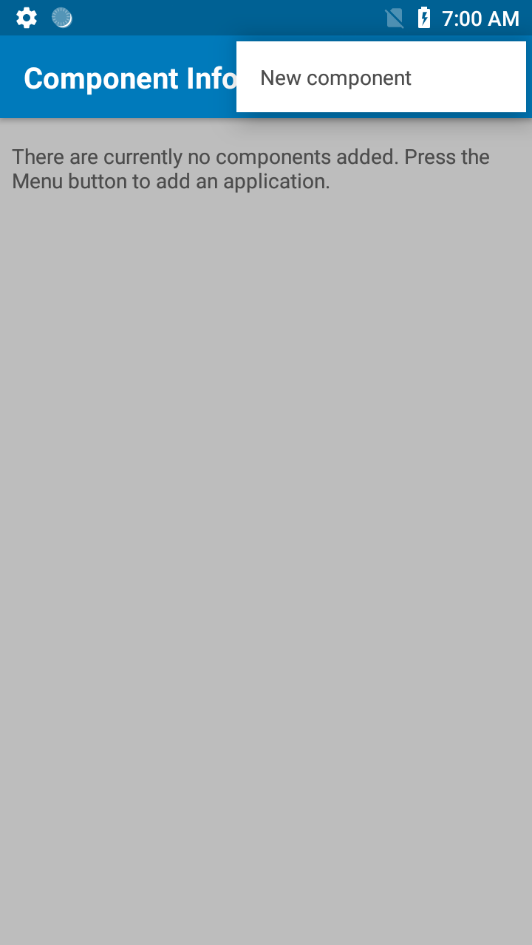

右上のメニューをタップして、[新規コンポーネント] を選択します。 新規コンポーネントの追加

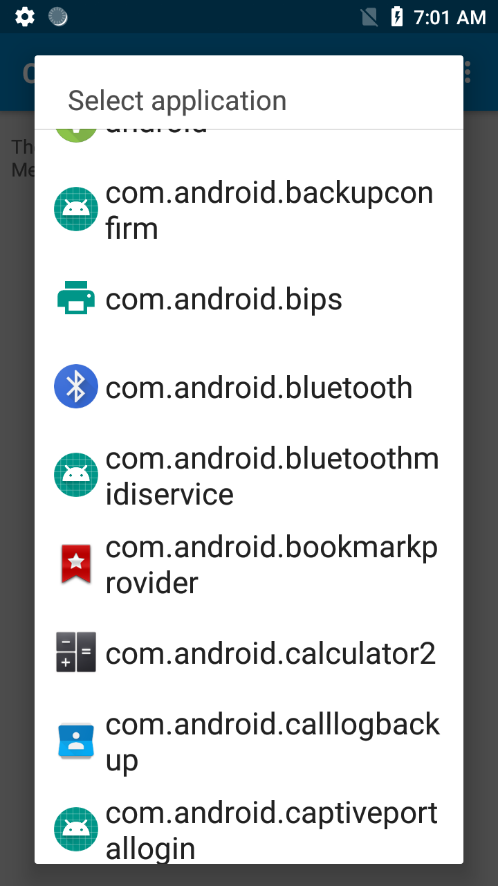

インストールされているアプリ リストからインテント データを受信するパッケージ名を選択します。 新規コンポーネントの選択

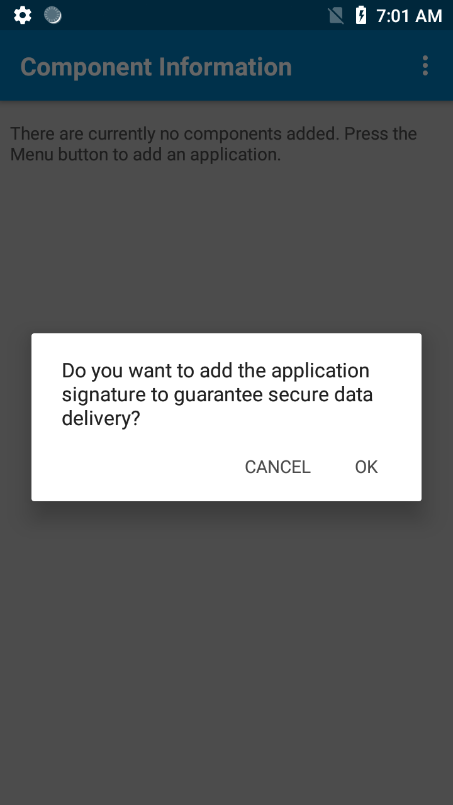

プロンプトが表示されたら、[OK] をタップしてアプリケーションの署名チェックを有効にし、DataWedge で .APK を介してアプリの署名を取得して比較に使用できるようにします。それ以外の場合は、[キャンセル] をタップします。アプリで複数の署名を使用できる場合は、ユーザーが 1 つの署名を選択するためのリストが表示されます。 アプリケーションの署名

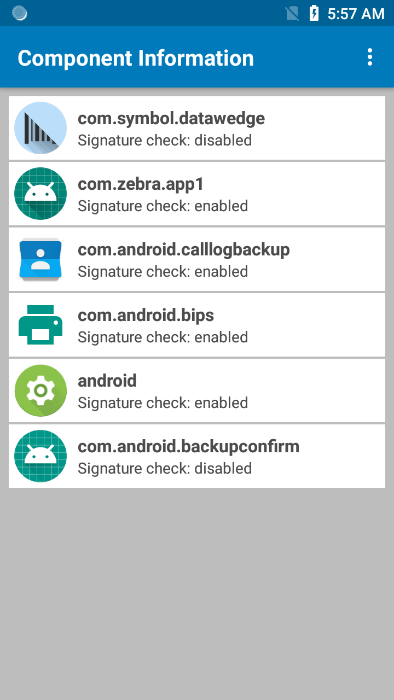

選択したパッケージ名が表示され、署名チェックが有効/無効になっていることが示されます。 コンポーネント情報リスト

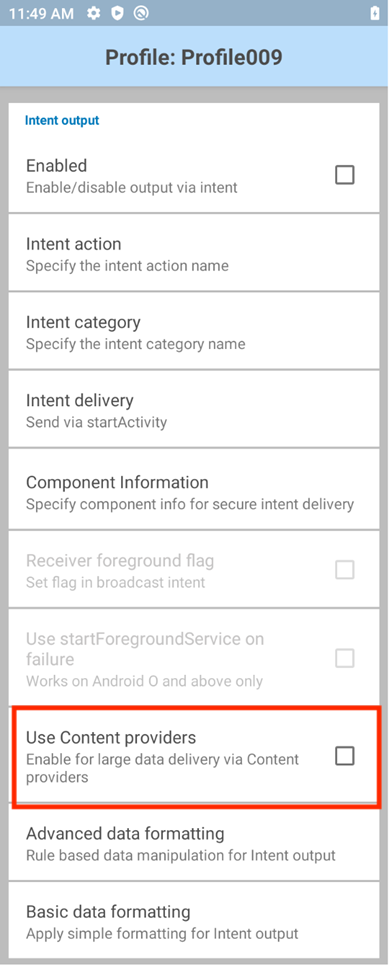

5.画像などの大きなデータをスキャンする場合 (署名読み取りや NextGen SimulScan を使用する場合など) は、[インテント出力] 画面で [コンテンツ プロバイダの使用] を有効にします。 コンテンツ プロバイダの使用

シングル デコード モード

シングル モードは、一度に 1 つのバーコードを読み取ってデコードする、最も一般的なデコード モードです。UDI 準拠のオブジェクトなどで複数のバーコードを同時にデコードする場合は、「UDI/複数デコード モード」を参照してください。

パラメータ

名前: "com.symbol.datawedge.source"
タイプ: [String]
内容: 着信データのソース
指定可能な値:

  • "msr"
  • "scanner"
  • "simulscan"
  • "serial"
  • "voice"
  • "rfid"

注: 着信データのソースは、カメラ、イメージャ、またはスキャナの場合は「scanner」です。

名前: "com.symbol.datawedge.label_type"
タイプ: [String]
内容: バーコード ラベル タイプ (「EAN128」など)
指定可能な値:

  • "LABEL-TYPE-CODE39"
  • "LABEL-TYPE-CODABAR"
  • "LABEL-TYPE-CODE128"
  • "LABEL-TYPE-D2OF5"
  • "LABEL-TYPE-IATA2OF5"
  • "LABEL-TYPE-I2OF5"
  • "LABEL-TYPE-CODE93"
  • "LABEL-TYPE-UPCA"
  • "LABEL-TYPE-UPCE0"
  • "LABEL-TYPE-UPCE1"
  • "LABEL-TYPE-EAN8"
  • "LABEL-TYPE-EAN13"
  • "LABEL-TYPE-MSI"
  • "LABEL-TYPE-EAN128"
  • "LABEL-TYPE-TRIOPTIC39"
  • "LABEL-TYPE-BOOKLAND"
  • "LABEL-TYPE-COUPON"
  • "LABEL-TYPE-DATABAR-COUPON"
  • "LABEL-TYPE-ISBT128"
  • "LABEL-TYPE-CODE32"
  • "LABEL-TYPE-PDF417"
  • "LABEL-TYPE-MICROPDF"
  • "LABEL-TYPE-TLC39"
  • "LABEL-TYPE-CODE11"
  • "LABEL-TYPE-MAXICODE"
  • "LABEL-TYPE-DATAMATRIX"
  • "LABEL-TYPE-QRCODE"
  • "LABEL-TYPE-GS1-DATABAR"
  • "LABEL-TYPE-GS1-DATABAR-LIM"
  • "LABEL-TYPE-GS1-DATABAR-EXP"
  • "LABEL-TYPE-USPOSTNET"
  • "LABEL-TYPE-USPLANET"
  • "LABEL-TYPE-UKPOSTAL"
  • "LABEL-TYPE-JAPPOSTAL"
  • "LABEL-TYPE-AUSPOSTAL"
  • "LABEL-TYPE-DUTCHPOSTAL"
  • "LABEL-TYPE-FINNISHPOSTAL-4S"
  • "LABEL-TYPE-CANPOSTAL"
  • "LABEL-TYPE-CHINESE-2OF5"
  • "LABEL-TYPE-AZTEC"
  • "LABEL-TYPE-MICROQR"
  • "LABEL-TYPE-US4STATE"
  • "LABEL-TYPE-US4STATE-FICS"
  • "LABEL-TYPE-COMPOSITE-AB"
  • "LABEL-TYPE-COMPOSITE-C"
  • "LABEL-TYPE-WEBCODE"
  • "LABEL-TYPE-SIGNATURE"
  • "LABEL-TYPE-KOREAN-3OF5"
  • "LABEL-TYPE-MATRIX-2OF5"
  • "LABEL-TYPE-OCR"
  • "LABEL-TYPE-HANXIN"
  • "LABEL-TYPE-MAILMARK"
  • "MULTICODE-DATA-FORMAT"
  • "LABEL-TYPE-GS1-DATAMATRIX"
  • "LABEL-TYPE-GS1-QRCODE"
  • "LABEL-TYPE-DOTCODE"
  • "LABEL-TYPE-GRIDMATRIX"
  • "LABEL-TYPE-UNDEFINED"

名前: "com.symbol.datawedge.data_string"
タイプ: [String]
内容: 取得したバーコード文字
例: "abcde12345"

名前: "com.symbol.datawedge.decode_data"
タイプ: [List <byte [ ]>]
内容: バイト配列の配列リストとして取得した未加工 (未変更) データ
例: List_Item_1(array_1(byte11,byte12,byte13)),List_Item_2(array_2(byte21,byte22,byte23)) ...
サンプル コード:

ArrayList<byte[]> rawData = (ArrayList <byte[]>) initiatingIntent.getSerializableExtra("com.symbol.datawedge.decode_data"); if (rawData != null) { byte[] rawBytes = rawData.get(0); for (int i = 0; i < rawBytes.length; i++) Log.d(LOG_TAG, i + ": " + rawBytes[i]); }

名前: "com.symbol.datawedge.decoded_mode"
タイプ: [String]
内容: 着信データをデコードするのに使用するモード
指定可能な値:

  • "multiple_decode"
  • "single_decode"

UDI/複数デコード モード

UDI 準拠のオブジェクトをデコードする場合、データは複数のバーコードから同時に取得され、マルチデコード バンドル (シングルデコード バンドルとは異なる) として出力されます。DataWedge では、1 回のスキャンで複数の非 UDI バーコードを取得することもできます。このセクションは、両方のモードに該当します。

パラメータ

名前: "com.symbol.datawedge.decode_mode"
タイプ: [String]
内容: 着信データをデコードするのに使用するモード
指定可能な値:

  • "multiple_decode"
  • "single_decode"

名前: "com.symbol.datawedge.smart_decode_type"
タイプ: [String]
内容: デコード タイプ
指定可能な値:

  • “udi”
  • “multibarcode”

名前: "com.symbol.datawedge.data_string"
タイプ: [String]
内容: 取得したバーコード文字
例: "abcde12345"

名前: "com.symbol.datawedge.decode_data"
タイプ: [List <byte [ ]>]
内容: バイト配列の配列リストとして取得した未加工 (未変更) データ
例: List_Item_1(array_1(byte11,byte12,byte13)), List_Item_2(array_2(byte21,byte22,byte23)) ...

名前: "com.symbol.datawedge.source"
タイプ: [String]
内容: 着信データのソース
指定可能な値:

  • "msr"
  • "scanner"
  • "simulscan"

名前: "com.symbol.datawedge.label_id"
タイプ: [String]
内容: 着信データの UDI タイプ
指定可能な値:

  • “UDI_HIBCC”
  • “UDI_GS1”
  • “UDI_ICCBBA”
  • “UNDEFINED”

名前: "com.symbol.datawedge.barcodes"
タイプ: [List <Bundle>]
内容: バンドルの説明を参照 (下記)

名前: "com.symbol.datawedge.tokenized_data"
タイプ: [List <Bundle>]
内容: バンドルの説明を参照 (下記)
注: 着信データのソースは、カメラ、イメージャ、またはスキャナの場合は "scanner" です

バーコード バンドル

バンドル名: "com.symbol.datawedge.barcodes"

パラメータ

名前: "com.symbol.datawedge.label_type"
タイプ: [String]
内容: バーコード ラベル タイプ、元のシンボル体系 (「EAN128」など)

名前: "com.symbol.datawedge.decode_data"
タイプ: [byte [ ] ]
内容: バイト配列として取得した未加工 (未変更) データ

名前: "com.symbol.datawedge.data_string"
タイプ: [String]
内容: 取得したバーコード文字
例: "abcde12345"

トークン化されたデータ バンドル

バンドル名: "com.symbol.datawedge.tokenized_data"

パラメータ

名前: "token_id"
タイプ: [String]
内容: UDI 定義タグ内のデータ
指定可能な値: (この後の「トークン ID」を参照)

名前: "token_data_type"
タイプ: [String]
内容: 着信データ タイプ
例: date、long、string

名前: "token_format"
タイプ: [String]
内容: 着信文字列の形式
例: YYYYMMDD

名前: "token_string_data"
タイプ: [String]
内容: 取得したバーコード文字
例: "abcde12345"

名前: "token_binary_data"
タイプ: [byte [ ] ]
内容: バイト配列として取得したバーコード データ

トークン ID

トークン ID: di
表示名: デバイス ID

トークン ID: manufacturing_date_original
表示名: 製造日

トークン ID: expiration_date_original
表示名: 有効期限日

トークン ID: lot_number
表示名: ロット番号

トークン ID: serial_number
表示名: シリアル番号

トークン ID: mpho_lot_number
表示名: ヒト由来の医療製品 (MPHO) のロット番号

トークン ID: donation_id
表示名: ドネーション ID 番号

トークン ID: labeler_identification_code
表示名: ラベラー ID コード

トークン ID: product_or_catalog_number
表示名: 製品/カタログ番号

トークン ID: unit_of_measure_id
表示名: 測定単位 ID

トークン ID: 数量
表示名: 数量

その他のデコード タグ

インテント バンドルに追加されたデコード関連データは、特定の文字列タグを使用して取得できます。以下のコードを、以降のセクションの文字列タグとともに使用します。

Intent.getStringExtra()

タグ: LABEL_TYPE_TAG
タイプ: [String]
名前: "com.symbol.datawedge.label_type"
内容: バーコード ラベル タイプ
例: "LABEL-TYPE-EAN128"

タグ: DATA_STRING_TAG
タイプ: [String]
名前: "com.symbol.datawedge.data_string"
内容: 取得したバーコード文字
例: "abcde12345"

注: 複数のバーコードを同時に取得すると、デコードされたデータが連結され、1 つの文字列として送信されます。

タグ: DECODE_DATA_TAG
タイプ: [byte [ ] ]
名前: "com.symbol.datawedge.decode_data"
内容: バイト配列の配列リストとして返されたデコード データ。

注: ほとんどの場合、デコードごとに 1 つのバイト配列があります。

GS1 と Digital Link 解析

GS1 Digital Link や従来の GS1 バーコード (GS1-128 など) など、GS1 準拠バーコードの高度なデータ解析を可能にします。いずれかの機能を有効にすると、DataWedge はスキャンされたバーコードから自動的に GTIN、有効期限、ロット番号などのデータ要素を抽出します。この構造化されたデータは、インテントを介して配信され、小売、物流、医療分野のアプリケーションにおけるデータ処理を簡素化します。

GS1 トークン化されたデータ バンドル仕様

バンドル名: com.symbol.datawedge.tokenized_data

パラメータ

名前 タイプ コンテンツ 例/値
token_id 文字列 GS1 で定義されたタグのデータ 「GS1 トークン パラメータ」セクションを参照してください
token_data_type 文字列 入力データ タイプ 日付、長さ、文字列
token_format 文字列 入力文字列の形式 YYYYMMDD
token_string_data 文字列 取得したバーコード文字 「09506000134376」
token_binary_data byte[] バイト配列として取得したバーコード データ N/A

トークン ID

トークン ID 表示名
digital_link_domain Digital Link ドメイン
serial_shipping_container_code 出荷梱包シリアル番号 (SSCC)
di デバイス識別子 (GTIN)
global_trade_item_number_of_contained_trade_items 構成品目 (コンテンツ) の世界貿易品目番号 (GTIN)
manufacturing_date_original 製造日 (YYMMDD) (PROD DATE)
best_before_date 品質保持期限 (YYMMDD) (BEST BEFORE or BEST BY)
expiration_date_original 有効期限 (YYMMDD) (USE BY OR EXPIRY)
lot_number バッチまたはロット番号 (BATCH/LOT)
serial_number シリアル番号 (SERIAL)
variable_count_of_items 数量が可変的な品目 (数量が可変的な商品) (VAR. COUNT)
count_of_trade_items 物流単位に含まれる商品または商品の個数 (COUNT)
company_internal_information 社内情報 (INTERNAL)
customers_purchase_order_number 顧客発注書番号 (ORDER NUMBER)
ship_to_postal_code_within_a_single_postal_authority 同一の郵便局管轄内の発送先/配送先郵便番号 (SHIP TO POST)

GS1 データへのプログラムからのアクセス

このセクションでは、DataWedge API を使用して GS1 トークン化データをプログラムから有効化し、読み取るプロセスについて説明します。

  1. GS1 トークン処理の構成: GS1 解析および GS1 トークンの出力は、SetConfig API を使用してバーコードおよびインテント出力プラグインのプロパティを変更することで、プログラムから有効または無効にできます。新しい設定を適用した後、GetConfig API.を使用して、設定が正常に適用されたことを確認できます。
  2. インテント出力によるスキャン データの読み取り: インテント出力が構成されている場合、DataWedge はスキャン データを、単一の未加工文字列、または構造化されたトークン化データの bundle の 2 つの形式で配信できます。

方法A: 未加工のインテント文字列データの読み取り

この方法では、スキャナから直接未処理の文字列データがキャプチャされます。アプリケーションで、変更されていないバーコードの内容全体が必要な場合に有用です。

private BroadcastReceiver myBroadcastReceiver = new BroadcastReceiver() { @Override public void onReceive(Context context, Intent intent) { if (intent == null) return; String action = intent.getAction(); if (INTENT_OUTPUT_ACTION.equals(action)) { // Retrieve the raw scan data containing the GS1 tokens String stringData = intent.getStringExtra("com.symbol.datawedge.data_string"); Log.d(TAG, "Raw string data: " + stringData); } } };

方法 B: GS1 トークン化データ Bundle の読み取り

より構造化されたデータ アクセスのために、アプリケーションは tokenized_data bundle を抽出できます。これにより、各 GS1 アプリケーション識別子 (AI) とその値が個別のオブジェクトとして提供され、解析が容易になります。

private BroadcastReceiver myBroadcastReceiver = new BroadcastReceiver() { @Override public void onReceive(Context context, Intent intent) { if (intent == null) return; String action = intent.getAction(); if (INTENT_OUTPUT_ACTION.equals(action)) { // Check for the tokenized data bundle if (intent.hasExtra("com.symbol.datawedge.tokenized_data")) { ArrayList<Bundle> tokenizedData = intent.getParcelableArrayListExtra("com.symbol.datawedge.tokenized_data"); if (tokenizedData != null && !tokenizedData.isEmpty()) { // Iterate through each token in the bundle for (Bundle token : tokenizedData) { String tokenId = token.getString("token_id"); String tokenStringData = token.getString("token_string_data"); Log.d(TAG, "Token ID: " + tokenId + ", Data: " + tokenStringData); } } } } } };

GTIN の取得: このサンプル コードでは、bundle を反復処理し、トークン ID「di」を使用する GTIN (世界貿易品目番号) を検索して抽出する方法を示します。

private BroadcastReceiver scanDataReceiver = new BroadcastReceiver() { @Override public void onReceive(Context context, Intent intent) { if (intent == null) return; String action = intent.getAction(); if (INTENT_OUTPUT_ACTION.equals(action)) { if (intent.hasExtra("com.symbol.datawedge.tokenized_data")) { ArrayList<Bundle> tokenizedData = intent.getParcelableArrayListExtra("com.symbol.datawedge.tokenized_data"); if (tokenizedData != null && !tokenizedData.isEmpty()) { String gtin = null; // Iterate through the tokens to find the GTIN for (Bundle token : tokenizedData) { String tokenId = token.getString("token_id"); // Check for the GTIN token ID "di" if (tokenId != null && tokenId.equals("di")) { gtin = token.getString("token_string_data"); break; // Exit the loop once the GTIN is found } } Log.d(TAG, "Retrieved GTIN: " + gtin); } } } } };
