「バーコード強調」プログラマガイド

概要

このガイドでは、バーコード強調機能を使用するアプリの作成方法を説明します。[バーコードスキャン] モードから [Barcode Highlighting] モードに切り替える機能が含まれており、バーコード強調機能を使用して、指定された色でさまざまなタイプのバーコードを強調表示する方法を示します。

説明

この例では、バーコード強調機能を使用して、さまざまなフレーバーのアイスクリームのボックスを区別するためのアプリを作成します。各ボックスには 1 つのフレーバーが含まれており、各フレーバーのバーコードは文字列を共有します。ボックスのバーコードがスキャンされると、定義されたルールに基づいて、指定された色で強調表示されます。

ストロベリー味のボックスには、テキスト「090986」のバーコードがあります。そのバーコードはピンク色で強調表示されます。
チョコレート味のボックスには、テキスト「7777」のバーコードがあります。そのバーコードは茶色で強調表示されます。
その他のバーコードは緑色で強調表示されます。

DataWedge の SWITCH_DATACAPTURE API を使用してバーコードスキャンとバーコード強調を切り替え、次のアクションを実行します。

[標準] ボタンをタップして、[バーコードスキャン] モードに切り替えます (強調表示なし)。
[Highlight] ボタンをタップして、[Barcode Highlighting] モードに切り替えます。

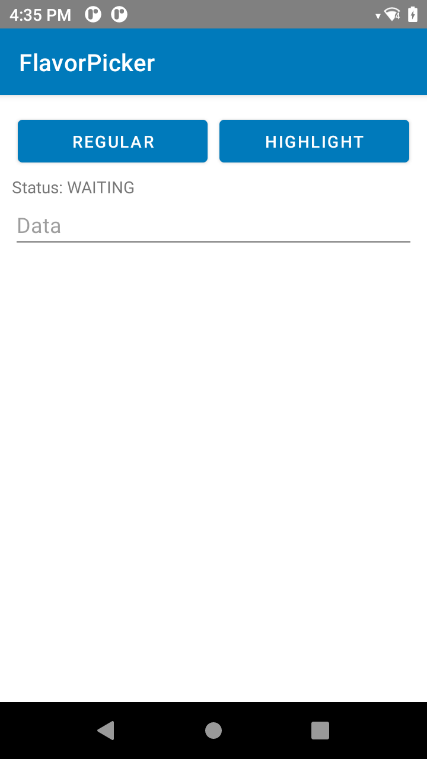

アプリのメイン画面

ソースコードのファイルをダウンロードします。

要件

DataWedge バージョン 11.2 以降 (バージョンを検索)
スキャンフレームワーク 32.0.3.6 以降 (バージョンを検索)
Android 11 以降

前提条件

指定されたルールに基づいてバーコード強調をテストするには、以下のようにバーコードを作成します。

ストロベリー味のアイスクリームのボックスを表すテキスト「090986」を含むバーコードを作成します。
チョコレート味のアイスクリームのボックスを表すテキスト「7777」を含むバーコードを作成します。

バーコードの強調表示

要約すると、このバーコードを強調表示するサンプルアプリを作成する手順は次のとおりです。

UI を作成します
DataWedge プロファイルを作成します
ステータス通知を受信するブロードキャストレシーバを登録します
[Switch to Barcode Highlighting] モードを追加します
[Switch to Barcode Scanning] モードを追加します

これらの手順の詳細について、次のサブセクションで説明します。

1.UI を作成します

Android アプリケーションを作成します。UI に次の要素を追加します。

標準の [バーコードスキャン] モードに切り替えるボタン ([標準] ボタン)
[Barcode Highlighting] モードに切り替えるボタン ([Highlight] ボタン)
スキャナのステータスとバーコード強調のステータスを表示する [TextView]
スキャンしたデータを表示する [EditText]

アプリのメイン画面

2.DataWedge プロファイルを作成します

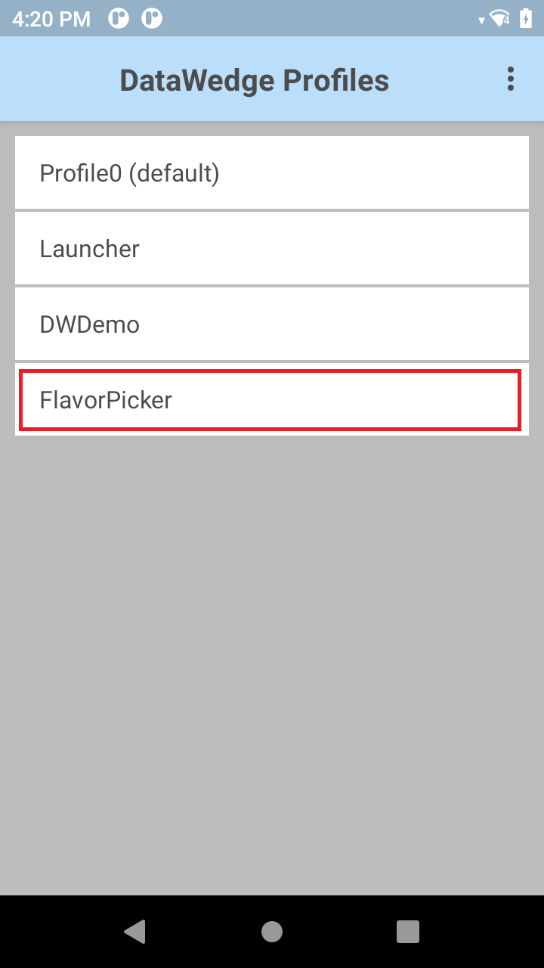

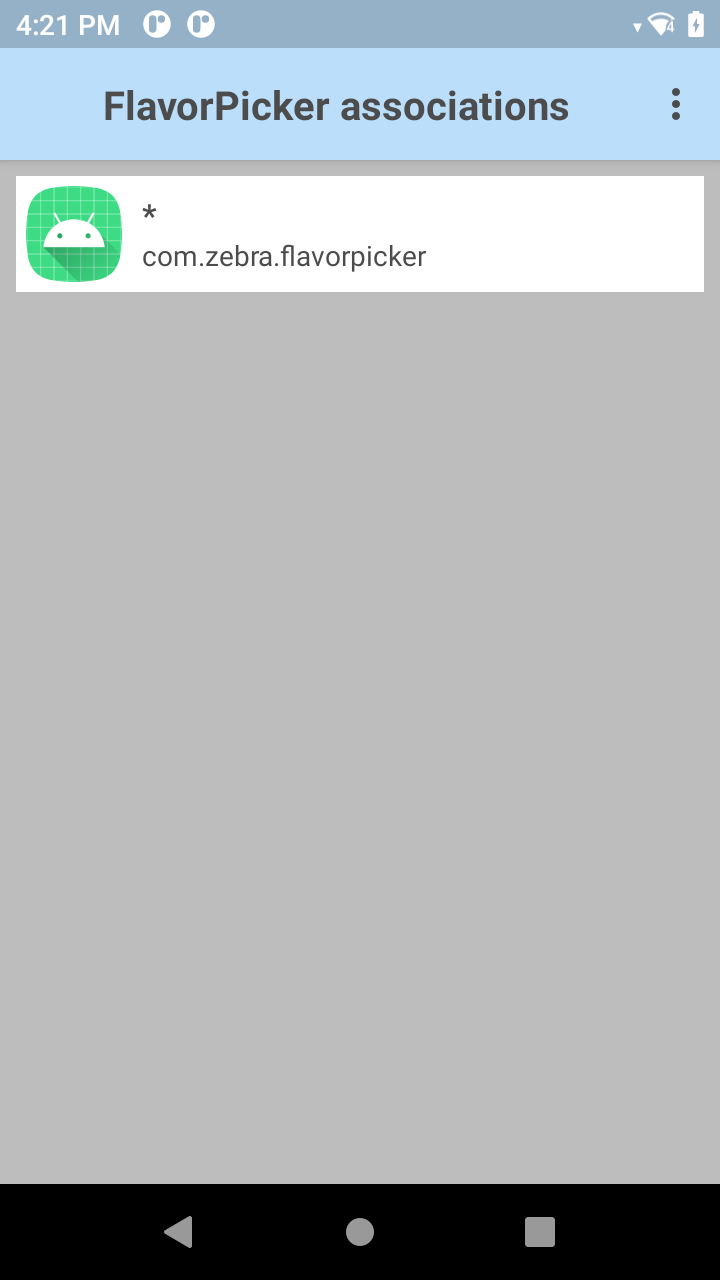

DataWedge でプロファイルを作成し、そのプロファイルをアプリに関連付けます。

3.ステータス通知を受信するブロードキャストレシーバを登録します

スキャナステータスおよびワークフローステータスの通知をリッスンするために、ブロードキャスト受信者を登録します。これには、バーコード強調の通知が含まれます。

public class MainActivity extends AppCompatActivity {

    TextView txtStatus = null;
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        txtStatus = findViewById(R.id.txtStatus);
        registerReceivers();
        registerUnregisterForNotifications(true, "WORKFLOW_STATUS");
        registerUnregisterForNotifications(true, "SCANNER_STATUS");
    }

    @Override
    protected void onDestroy() {
        super.onDestroy();
        registerUnregisterForNotifications(false, "WORKFLOW_STATUS");
        registerUnregisterForNotifications(false, "SCANNER_STATUS");
        unregisterReceivers();
    }

    private void registerReceivers() {
        IntentFilter filter = new IntentFilter();
        filter.addAction("com.symbol.datawedge.api.NOTIFICATION_ACTION");
        filter.addAction("com.symbol.datawedge.api.RESULT_ACTION");
        filter.addCategory(Intent.CATEGORY_DEFAULT);
        registerReceiver(broadcastReceiver, filter);
    }

    private void unregisterReceivers() {

        unregisterReceiver(broadcastReceiver);
    }

    private BroadcastReceiver broadcastReceiver = new BroadcastReceiver() {
        @Override
        public void onReceive(Context context, Intent intent) {
            String action = intent.getAction();
            if (action.equals("com.symbol.datawedge.api.NOTIFICATION_ACTION")) {

                if (intent.hasExtra("com.symbol.datawedge.api.NOTIFICATION")) {
                    Bundle b = intent.getBundleExtra("com.symbol.datawedge.api.NOTIFICATION");
                    String NOTIFICATION_TYPE = b.getString("NOTIFICATION_TYPE");
                    if (NOTIFICATION_TYPE != null) {
                        switch (NOTIFICATION_TYPE) {
                            case "WORKFLOW_STATUS":
                            case "SCANNER_STATUS":

                                String status = b.getString("STATUS");
                                txtStatus.setText("Status: " + status);
                                break;
                        }
                    }
                }
            }
        }
    };

    void registerUnregisterForNotifications(boolean register, String type) {
        Bundle b = new Bundle();
        b.putString("com.symbol.datawedge.api.APPLICATION_NAME", getPackageName());
        b.putString("com.symbol.datawedge.api.NOTIFICATION_TYPE", type);
        Intent i = new Intent();
        i.putExtra("APPLICATION_PACKAGE", getPackageName());
        i.setAction("com.symbol.datawedge.api.ACTION");
        i.setPackage("com.symbol.datawedge");
        if (register)
            i.putExtra("com.symbol.datawedge.api.REGISTER_FOR_NOTIFICATION", b);
        else
            i.putExtra("com.symbol.datawedge.api.UNREGISTER_FOR_NOTIFICATION", b);
        this.sendBroadcast(i);
    }
}

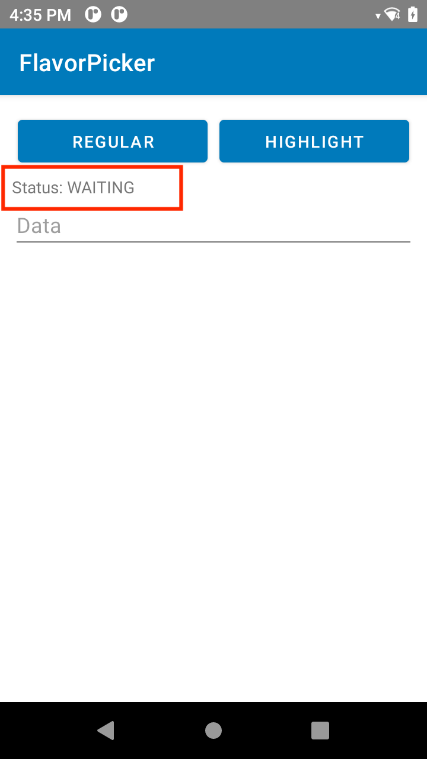

受信したステータスは、UI の一部として [Status TextView] に表示されます。

4.[Switch to Barcode Highlighting] モードを追加します

[Highlight] ボタンのクリックイベントを実装します。コードで、次の手順を実行します:

SWITCH_DATACAPTURE API を使用して、バーコード強調を有効にします。
「Rule1」という名前の新しいルールを作成して、テキスト「090986」が含まれているバーコードをピンク色 (#CEF04E6E) で強調表示します。
「Rule2」という名前の新しいルールを作成して、テキスト「7777」が含まれているバーコードを茶色 (#CEF04E6E) で強調表示します。
インテントで送信するルールリストに「Rule1」と「Rule2」を追加します。
そのルールリストを「barcode_overlay」パラメータに割り当てます。
インテントをブロードキャストします。

public void onClickHighlight(View view) { //DataWedge アクションおよび SWITCH_DATACAPTURE API パラメータを指定 Intent i = new Intent(); i.setAction("com.symbol.datawedge.api.ACTION"); i.putExtra("APPLICATION_PACKAGE", getPackageName()); i.setPackage("com.symbol.datawedge"); i.putExtra("SEND_RESULT", "LAST_RESULT"); i.putExtra("com.symbol.datawedge.api.SWITCH_DATACAPTURE", "BARCODE"); Bundle paramList = new Bundle(); //使用するスキャナを指定 (現時点では内蔵のイメージャおよびカメラのみサポート) paramList.putString("scanner_selection_by_identifier", "INTERNAL_IMAGER"); //バーコード強調を有効化  paramList.putString("barcode_highlighting_enabled", "true"); //バーコード強調の「Rule 1」を作成 [開始] Bundle rule1 = new Bundle(); rule1.putString("rule_name", "Rule1"); Bundle rule1Criteria = new Bundle(); //criteria (条件) を設定。contains パラメータを指定します。Bundle bundleContains1 = new Bundle(); bundleContains1.putString("criteria_key", "contains"); bundleContains1.putString("criteria_value", "090986"); //Container は identifier グループの唯一のパラメータ。// 他に ignore case、min length、max length などのパラメータがある ArrayListidentifierParamList = new ArrayList<>(); identifierParamList.add(bundleContains1); //"identifier" グループのパラメータを ParcelableArrayList として criteria リストに追加 rule1Criteria.putParcelableArrayList("identifier", identifierParamList); //Rule バンドルに criteria を追加 rule1.putBundle("criteria", rule1Criteria); //強調表示する色を指定することでアクション バンドルをセットアップ Bundle bundleFillColor = new Bundle(); bundleFillColor.putString("action_key", "fillcolor"); bundleFillColor.putString("action_value", "#CEF04E6E"); ArrayListrule1Actions = new ArrayList<>(); rule1Actions.add(bundleFillColor); rule1.putParcelableArrayList("actions", rule1Actions); //バーコード強調の「Rule 1」を作成 [終了] //バーコード強調の「Rule 2」を作成 [開始] Bundle rule2 = new Bundle(); rule2.putString("rule_name", "Rule2"); Bundle rule2Criteria = new Bundle(); Bundle bundleContains2 = new Bundle(); bundleContains2.putString("criteria_key", "contains"); bundleContains2.putString("criteria_value", "7777"); ArrayListidentifierParamList2 = new ArrayList<>(); identifierParamList2.add(bundleContains2); rule2Criteria.putParcelableArrayList("identifier", identifierParamList2); rule2.putBundle("criteria", rule2Criteria); Bundle rule2BundleStrokeColor = new Bundle(); rule2BundleStrokeColor.putString("action_key", "fillcolor"); rule2BundleStrokeColor.putString("action_value", "#CE7F2714"); ArrayListrule2Actions = new ArrayList<>(); rule2Actions.add(rule2BundleStrokeColor); rule2.putParcelableArrayList("actions", rule2Actions); //バーコード強調の「Rule 1」を作成 [終了] //作成した 2 つのルールをルール リストに追加 ArrayListruleList = new ArrayList<>(); ruleList.add(rule1); ruleList.add(rule2); //そのルール リストを barcode_overlay パラメータに割り当て Bundle ruleBundlebarcodeOverlay = new Bundle(); ruleBundlebarcodeOverlay.putString("rule_param_id", "barcode_overlay"); ruleBundlebarcodeOverlay.putParcelableArrayList("rule_list", ruleList); ArrayListruleParamList = new ArrayList<>(); ruleParamList.add(ruleBundlebarcodeOverlay); paramList.putParcelableArrayList("rules", ruleParamList); i.putExtra("PARAM_LIST", paramList); sendBroadcast(i); }

[Highlight] ボタンをタップして、SESSION_STARTED 状態になってからトリガを押してスキャンします。ステータスは次のように変化します。PLUGIN_READY > WORKFLOW_READY > WORKFLOW_ENABLED > SESSION_STARTED

セッション開始ステータス

ステータスが SESSION_STARTED に変更されたら、トリガを押してバーコードの強調表示が動作していることを確認します。バーコードは、フレーバーに応じて異なる色で強調表示されます。

イチゴ味のアイスクリームのボックスにあるバーコードは、ピンク色で強調表示されます。
チョコレート味のアイスクリームのボックスにあるバーコードは、茶色で強調表示されます。
スキャンした結果定義されたルールに適合しないバーコードは、緑色で強調表示されます。

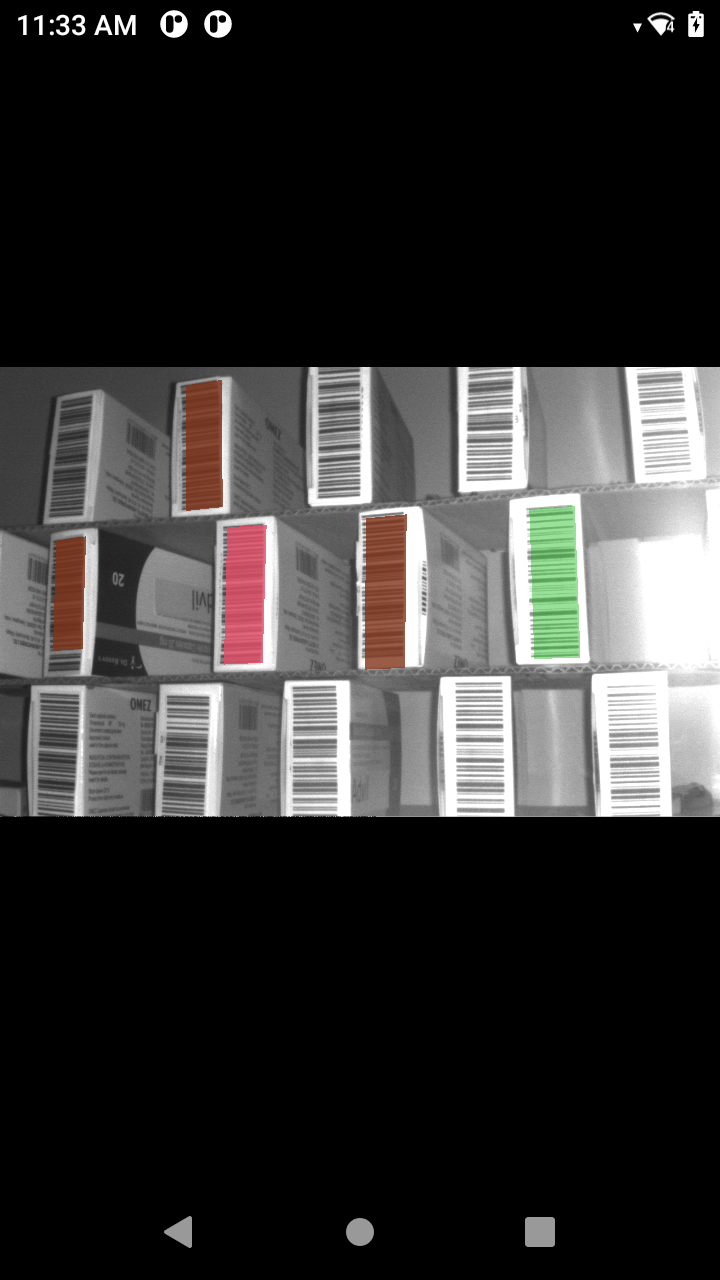

バーコードが強調表示される

5.[Switch to Barcode Scanning] モードを追加します

[標準] ボタンのクリックイベントを実装して、[バーコードスキャン] モードに切り替えます (バーコードの強調表示を無効にします)。コードで、次の手順を実行します:

SWITCH_DATACAPTURE API を使用して、バーコード強調を無効にします。

public void onClickRegular(View view) { //DataWedge アクションおよび SWITCH_DATACAPTURE API パラメータを指定 Intent i = new Intent(); i.setAction("com.symbol.datawedge.api.ACTION"); i.putExtra("APPLICATION_PACKAGE", getPackageName()); i.setPackage("com.symbol.datawedge"); i.putExtra("SEND_RESULT", "LAST_RESULT"); i.putExtra("com.symbol.datawedge.api.SWITCH_DATACAPTURE", "BARCODE"); Bundle paramList = new Bundle(); //使用するスキャナを指定 (現時点では内蔵のイメージャおよびカメラのみサポート) paramList.putString("scanner_selection_by_identifier", "INTERNAL_IMAGER"); //バーコード強調を無効化 paramList.putString("barcode_highlighting_enabled", "false"); i.putExtra("PARAM_LIST", paramList); sendBroadcast(i); }
